Mehrzweckhalle
Pultdachhalle |
|
|
3lS Fertighallen 3lS Gewerbehallen
für Produktionshallenm, Ausstellungshallen, Büro, Werkstatthallen
und Lagerhallen aus massiven Fertigteilen.
Vorteile:
1 . Enorm preiswert aufgrund moderner Fertigung und kostensparender
Gründung.
2. Schneller Aufbau in ein paar Tagen, auf Wunsch Aufbaudienst. Mit Clipsatz
leicht winterfest zu verkleiden. Wärmedämmung wie Wohnraum (DIN
4108).
3. Variabel in Größe, Innenaufteilung und Ausgestaltung.
4. Kombinationen mit Garagen und Wohnhäusern.
Der 3lS Hallenbau, typengeprüft für die Bundesrepublik Deutschland,
amtlich gütegeprüft, ist deutsche Spitzenqualität. Ideal
für kostengünstige betriebliche Zweckbauten.
Der 3lS Hallenbau bietet für das Haus eine hohe Sicherheit vor Einbruch
und Brand. Für Türen und Fenster gibt es zusätzliche Sicherungen. |
| |
Hallentyp 3lS System S2
15° Satteldach
Stein-Fertigteile, Planwand für Klinker- oder Putzfassade. Dacheindeckung
mit moderner Iso-Trapez-Dacheindeckung + Dachentwässerung.
3lS System S2-Vorteil: preiswerte Bodenplatte statt aufwendigem Fundament! |
| |
 |
Firsthöhe: 4,33 m bis 5,61 m
Traufhöhe: 2,95 m bis 4,44 m
Giebel: 6,41 m, 7,63 m, 8,86 m, 11,08 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
 |

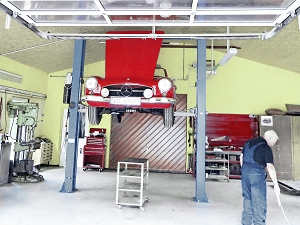

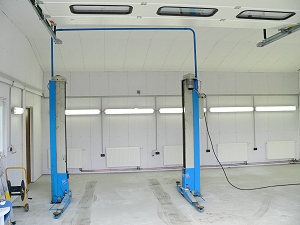

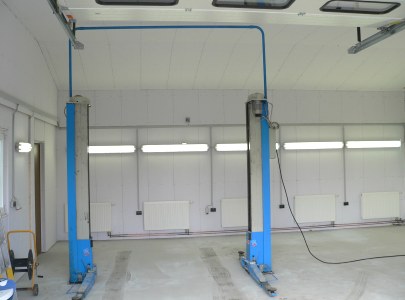

| Bei nötigen Innenraumhöhen, zum Beispiel
für Kraftfahrzeug Werkstätten mit Hebebühne wird
Ihre Fertighalle einfach höher geplant. |
| |
 |
Firsthöhe: 4,33 m bis 5,61 m
Traufhöhe: 2,95 m bis 4,44 m
Giebel: 6,41 m, 7,63 m, 8,86 m, 11,08 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
 |

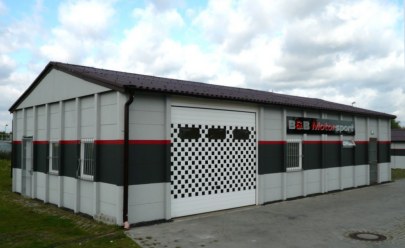

| Für sehr hohe Werkstatträume, etwa für
Hebebühnen bei KfZ-Werkstätten, sind ebenerdige Hallen
vom Typ S2 sehr wirtschaftlich. |
| |
|
|
| 3S-Modell System S2 Satteldach Wärmedämmverbundsystem
(WDVS) |
|
 |
|
| |
|

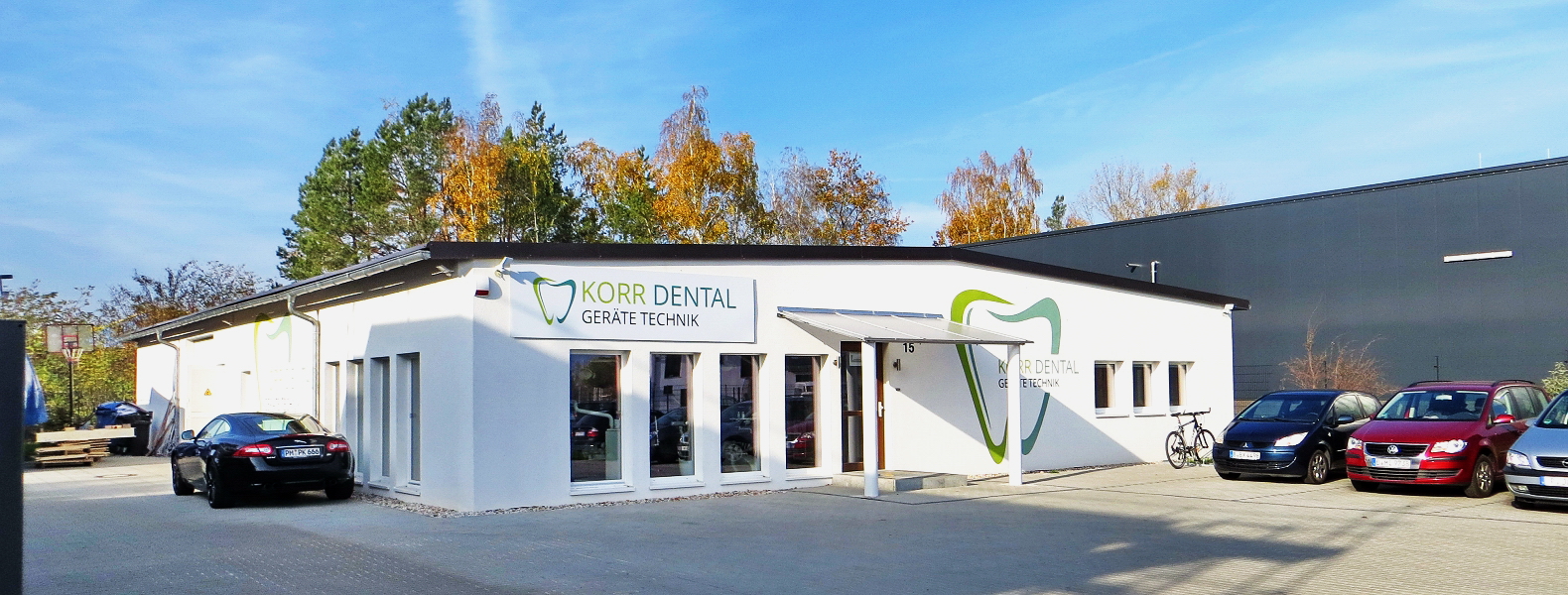

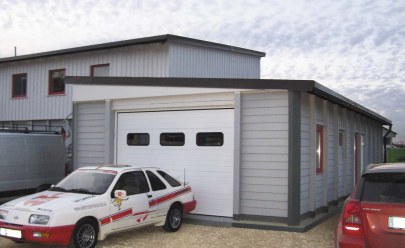

| 3S-Modell System S2 Pultdach - Wärmedämmverbundsystem
(WDVS) |
 |
| |
|
|
 |
Vordach am Giebel 1,25 m und 2,40 m
Firsthöhe: 4,33 m bis 5,61 m
Traufhöhe: 2,95 m bis 4,44 m
Giebel: 6,41 m, 7,63 m, 8,86 m, 11,08 m |
| |
 |
Firsthöhe: 4,33 m bis 5,61 m
Traufhöhe: 2,95 m bis 4,44 m
Giebel: 6,41 m, 7,63 m, 8,86 m, 11,08 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
 |
Innen Stützenfrei.
Die tragenden Wände sind außen.
Leichtbauwände können variabel nach Bedarf eingesetzt werden. |
| |
Vielseitig, flexibel, funktional.
Preiswert, schnell gebaut, solide. Das ist es, was 3IS Systemhallen auszeichnet.
Dieses geniale Bausystem aus dem Hause 3IS Selbstbau bietet aber noch
mehr: 3lS Hallen können flexibel je nach Geschmack und Bedarf geplant
werden. So können Fenster, Türen und Tore dort geplant werden,
wo sie gebraucht werden. Später können dann z.B. Wandbauteile
einfach gegen Fenster oder Türen getauscht werden. Die Erweiterbarkeit
der 3IS Hallen ist für viele Betriebe wichtig. Im Geschäft fängt
man klein an und wächst dann nach und nach.
|
|

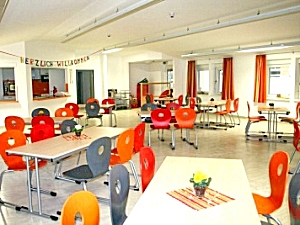

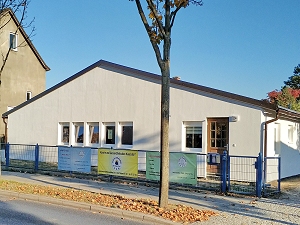

3S-Modell System S2 1008 Satteldach mit seitlichen Anbauten - Wärmedämmverbundsystem
(WDVS)
|
| 3S-Modell System S2 Satteldach auf Sockel 149
cm - Wärmedämmverbundsystem (WDVS) |
|
 |
|
| |
|

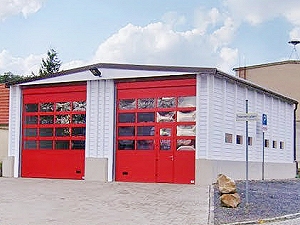

| 3S-Modell System S2 Pultdach auf Sockel 99 cm
- Planwand |
 |
| |
|
|
| 3|S Modell SYSTEM S2 30° - Putzfassade |
 |
Firsthöhe: 3,65-4,70 m
Traufhöhe: 2,20/2,45/2,70 m
Giebelbreite: 5,99 m
Längen: 3,87 bis 9,99 m
Öffnung für Tor hoch: 2,00/2,25/250 m
Öffnung für Tor breit: je 3,35 m
Sondertore auf Anfrage möglich |
| |
| 3|S Modell SYSTEM S2
15 ° - Putzfassade |
 |
Firsthöhe: 2,95/4,33 - 5,32 m
Traufhöhe: 2,80/3,30 - 4,29 m
Breiten: 6,41/7,63/8,86/10,08 m
Längen: 3,96 m - 103,18 m
Öffnung für Tor hoch: 3,40 - 4,45 m
Öffnung für Tor breit: 2,58/3,40/4,95 m
Sondertore auf Anfrage möglich |
| |
| 3|S Modell SYSTEM S2 Pultdach - Profilfassade |
 |
Firsthöhe: 3,55/3,92/4,41/5,04 m
Traufhöhe: 2,99/3,43/3,92/4,47 m
Breiten: 12,86/15,30/17,74/20,16 m
Längen: 3,96 - 103,18 m
Öffnung für Tor hoch: 2,40 - 4,15 m
Öffnung für Tor breit: 2,58/3,40/4,95 m
Sondertore auf Anfrage möglich |
| |
|
|
| 3|S Modell SYSTEM S2 Satteldach 15
° - Profilfassade |
 |
Firsthöhe: 3,65-4,70 m
Traufhöhe: 2,20/2,45/2,70 m
Giebelbreite: 5,99 m
Längen: 3,87 bis 103,18 m
Öffnung für Tor hoch: 2,00/2,25/250 m
Öffnung für Tor breit: je 3,35 m
Sondertore auf Anfrage möglich |
| |
| 3|S Modell SYSTEM S2
Satteldach 15 ° - Putzfassade |
 |
Firsthöhe: 3,55/3,92/4,41/5,04 m
Traufhöhe: 2,99/3,43/3,92/4,47 m
Breiten: 12,86/15,30/17,74/20,16 m
Längen: 3,96 - 103,18 m
Öffnung für Tor hoch: 2,40 - 4,15 m
Öffnung für Tor breit: 2,58/3,40/4,95 m
Sondertore auf Anfrage möglich |
| |
| 3|S Modell SYSTEM S2 Pultdach - Planwand |
 |
Firsthöhe: 2,95/4,33 - 5,32 m
Traufhöhe: 2,80/3,30 - 4,29 m
Breiten: 6,41/7,63/8,86/10,08 m
Längen: 3,96 m - 103,18 m
Öffnung für Tor hoch: 3,40 - 4,45 m
Öffnung für Tor breit: 2,58/3,40/4,95 m
Sondertore auf Anfrage möglich |
| |
|
|

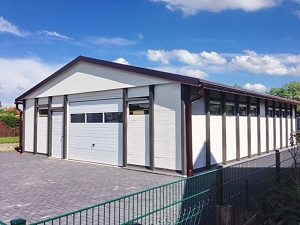

| 3|S Modell Mehrzweckhalle
S2 Hoch mit Klinkerstrukturwand |
|
 |
|
| |
|
| 3|S Modell

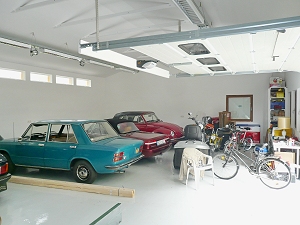

Mehrzweckhalle S2 Hoch als Wohnmobilgarage |
 |
| |
|
|
 |

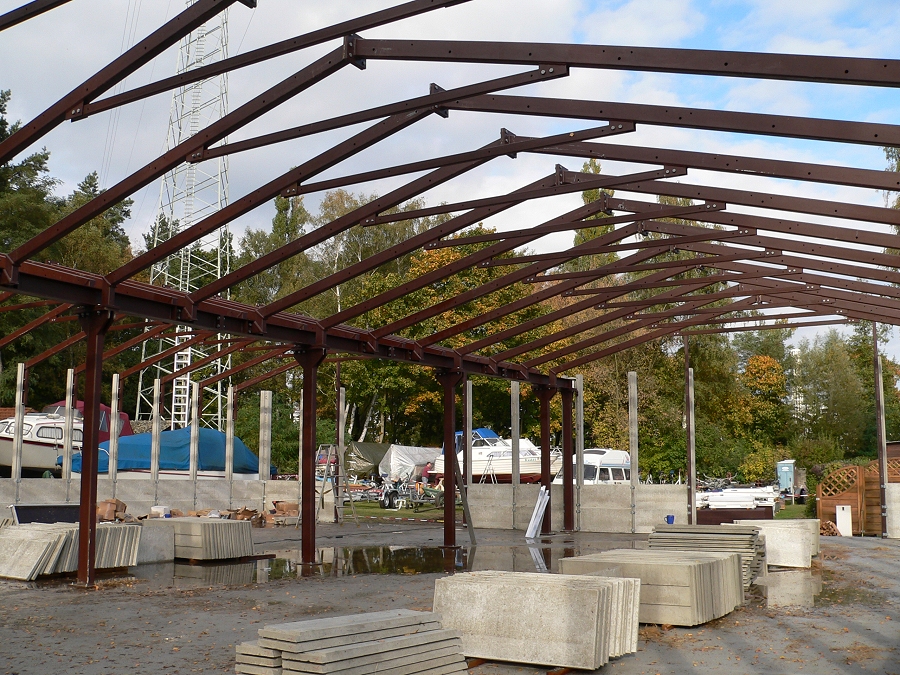

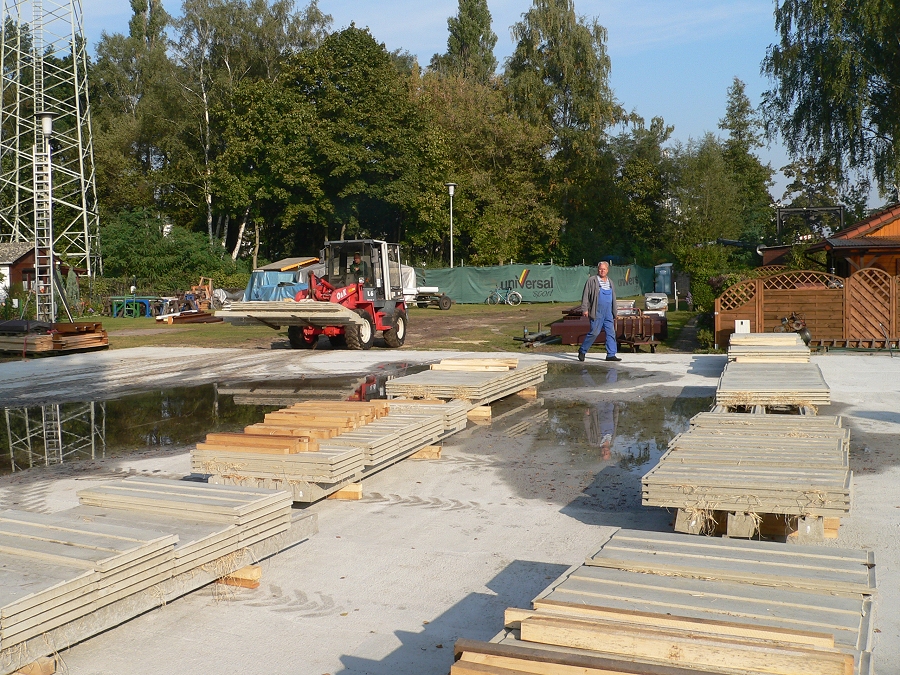

| Montage der Betonfertigteile |
| |
 |
| Wärmedämm-Verbundsystem außen |
| |
 |
| Nutzfläche ohne tragende Trennwände |
| |
 |
| Stützenfreie Nutzfläche |
| |
Ideal für jeden, der Energie sparen will.
Die 3IS Energie-Spar-Halle macht ´s möglich: Die mit Jahrzehnte
langer Erfahrung hergestellten massiven 3lS Betonfertigteile wurden mit
einem Wärmedämm-Verbundsystem außen gedämmt. Kälte
und Wärme werden so vom Gebäude fern gehalten. Geringster Energieverbrauch
eine Investition, die sich lohnt. Weite Hallenflächen ohne tragende
Trennwände ermöglichen Ihnen jede Innenaufteilung, veränderbar.
|
| 3S-Modell System S2 Satteldach - mit Wärmedämmverbundsystem
(WDVS) |
|
 |
|
| |
|

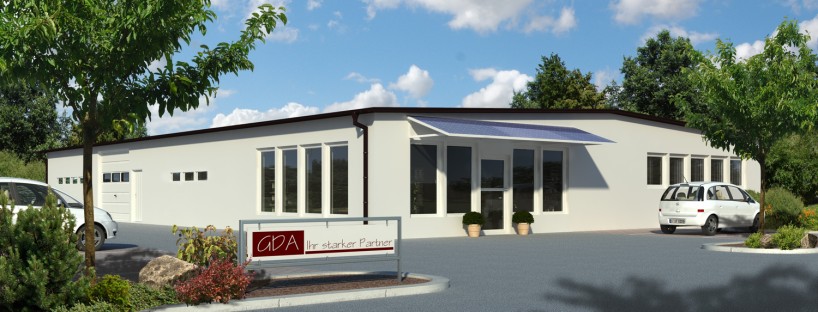

| 3S-Modell System S2 Pultdach - mit Wärmedämmverbundsystem
(WDVS) |
 |
| |
|
|
| Fabrikationsgebäude 3S-Modell S2 |
| |
|
|
|
 |

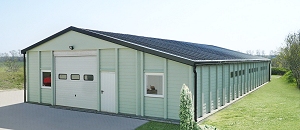

| Sl2 15° Anbau rechts |
| |
 |

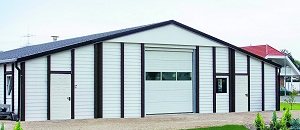

| Sl2 15° Anbau rechts und links |
| |
 |

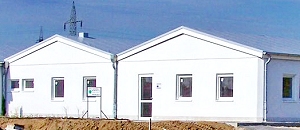

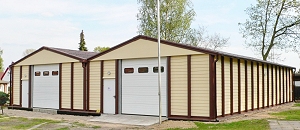

| Sl2 15° zweischiffig |
| |

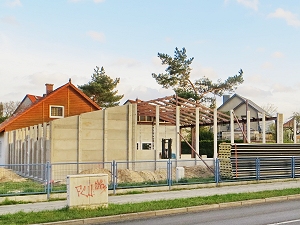

Einfache Vergrößerung durch Anbauten.
Durch Anbauten gewinnen Sie deutlich mehr Fläche. Bei einem 4m-Anbau
an eine 9m- Halle liegt der Flächengewinn bei über 40%. So sind
Anbauten z.B. ideal für Lagerflächen geeignet, während die
Haupthalle für Produktion und Werkstatt genutzt wird. |

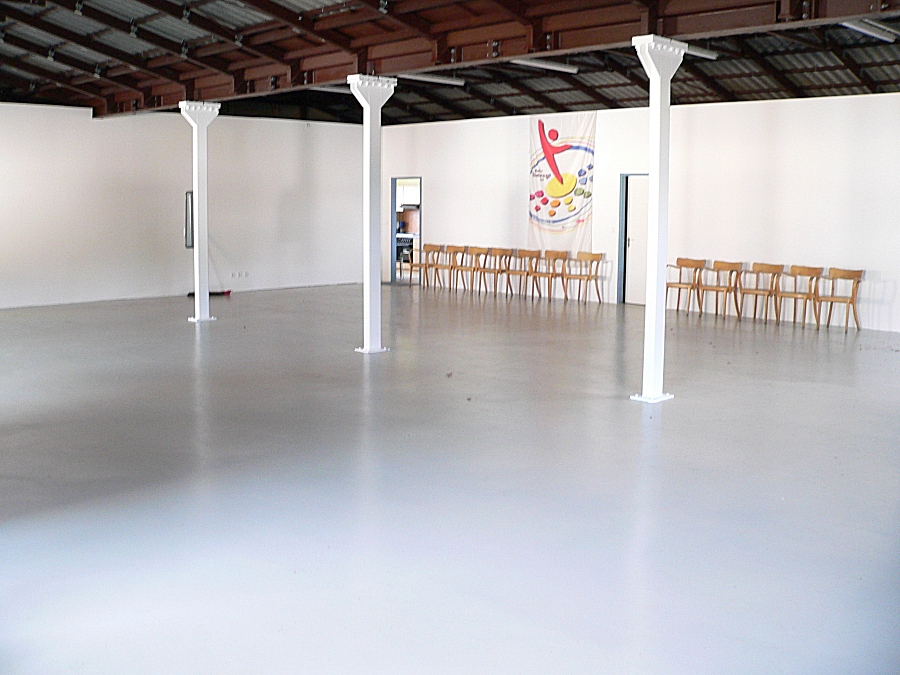

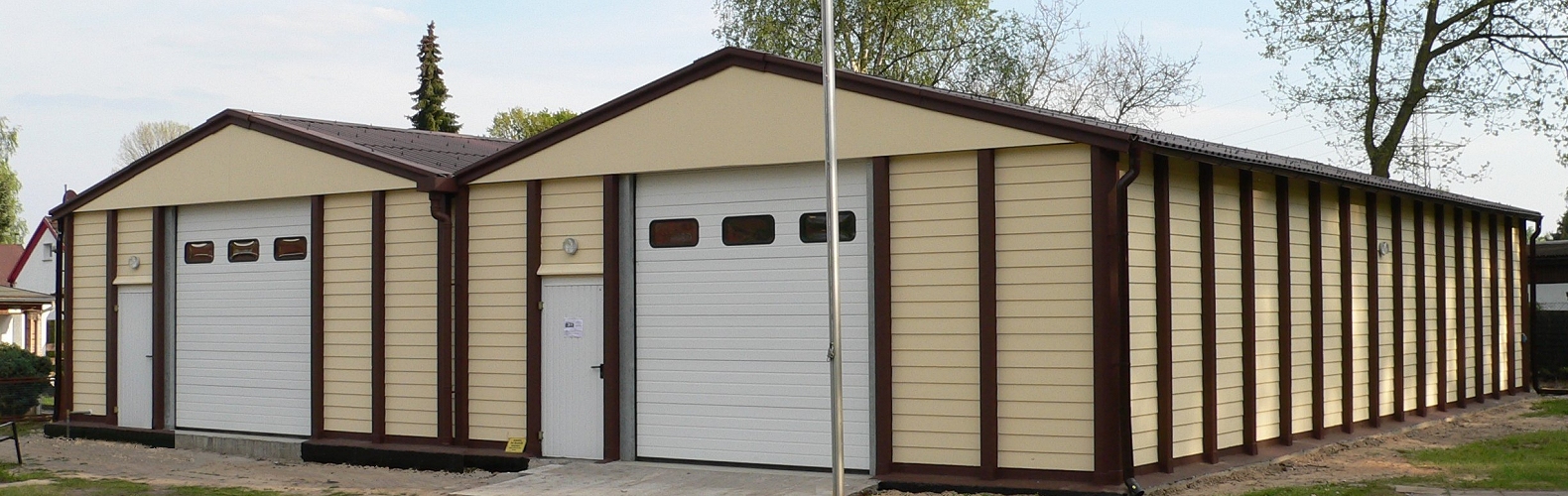

| Hallentyp 3lS System S2 Hoch 15° 2-schiffig |
| Anliefern |
 |
| |
| Aufstellen |
 |
| |
| Gebrauchen |
 |
| |
|
|
Hallentyp 3lS Pultdach-Doppel System S2
2 x 4 ° Pultdach
Stein-Fertigteile, Planwand für Klinker- oder Putzfassade. Dacheindeckung
mit moderner Iso-Trapez-Dacheindeckung + Dachentwässerung.
3lS System S2-Vorteil: preiswerte Bodenplatte statt aufwendigem Fundament! |
| |

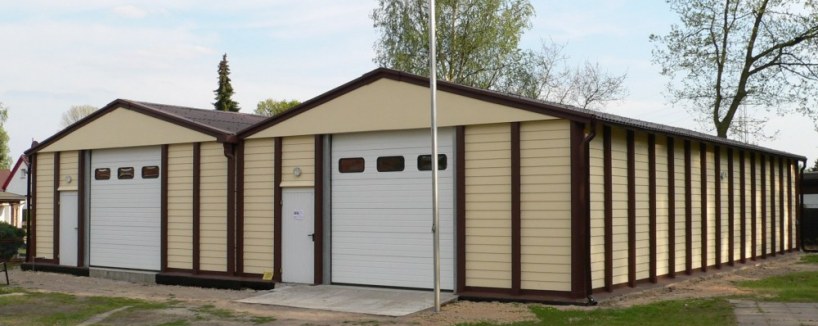

Der Gebäudekörper der abgebildeten Halle besteht aus zwei
Hallenschiffen, bei denen die mittlere Trennwand entfällt.
Auf Wunsch bekommen Sie für die Standardausführung ohne
Mehrpreis eine mittige Trennwand aus massivem Stahlbeton.
Sie haben so den Vorteil großer und offener Hallenflächen.
|
| |
 |
| 2-schiffge Satteldachhalle
17,76 m |
Firsthöhe: 4,33, bis 5,32 m
Traufhöhe: 2,95 bis 4,44 m
Giebel: 12,86, 15,30, 17,76, 20,16 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
 |
| 2-schiffge Pultdachhalle
20,16 m |
Firsthöhe: 3,55, bis 4,54 m
Traufhöhe: 2,99 bis 4,44 m
Giebel: 12,86, 15,30, 17,76, 20,16 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
 |
| 2-schiffge Pultdachhalle
17,76 m |
Firsthöhe: 3,55, bis 4,54 m
Traufhöhe: 2,99 bis 4,44 m
Giebel: 12,86, 15,30, 17,76, 20,16 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
 |
| 2-schiffge Pultdachhalle
15,30 m |
Firsthöhe: 3,55, bis 4,54 m
Traufhöhe: 2,99 bis 4,44 m
Giebel: 12,86, 15,30, 17,76, 20,16 m
Seitenlängen: 6,41 m + je 1,23 m |
| |
|
Das hier umgesetzte Energie-Spar-Konzept ist grundsätzlich
auf jede 3lS Halle anwendbar.
Die soliden massiven 3IS Betonfertigteile wurden außen mit hochwärmedämmenden
Platten verkleidet.
Das Wärmedämm-Verbundsystem (WDVS) ist ein vorgefertigtes
Außendämm-System, welches auf die geplante Halle angepasst
ist und vorgefertigt geliefert wird.
Sie stellen so sicher, dass alles passt und vor allem sparen Sie enorm
Arbeitszeit. Die geniale Idee auch hier: Geld sparen durch Vorfertigung! |
| |
|
Hallentyp 3lS System S2 Hoch
Hallentyp 3lS System S2 Hoch + Sockel 50/99
15° Pultdach, Stein-Fertigteile, Planwand für Klinker- oder Putzfassade.
Dacheindeckung mit moderner Iso-Trapez-Dacheindeckung + Dachentwässerung.
3lS System S2-Vorteil: preiswerte Bodenplatte statt aufwendigem Fundament! |
